Einführung
Die Repräsentation einer baulichen Anlage in ACAD-BAU erfolgt mit Hilfe einer entsprechenden Datenumgebung.

Für die Umgebung ist dabei die Ebene "Lage" reserviert, für das Gebäude die entsprechenden Geschosse.
Modellbereich

Die bauliche Anlage befindet sich im Maßstab 1:1 im Modellbereich.

Vorgabemäßig befindet sich die OKFF des Erdgeschosses im WKS bei Z=0.

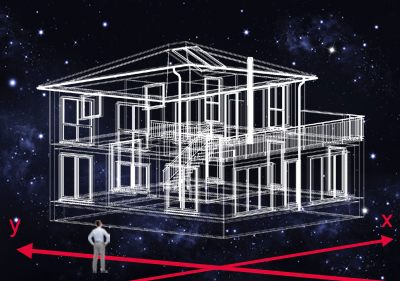

Das Gebäudemodell als Digitaler Zwilling im Modellbereich.
Der "Arbeitstisch"
Die Ebene bei z=0 lässt sich auch als Arbeitstisch verstehen. Dieser gigantische Tisch ist allerdings nicht begrenzt.

Vorstellung z=0 als Arbeitstisch.
Arbeitsgrenzen
Die Arbeitsgrenzen sind ein Teil der Arbeitsumgebung von ACAD-BAU.

Sie sind ein optionales Hilfsmittel und reservieren auf dem Arbeitstisch die Fläche auf der die bauliche Anlage entsteht.

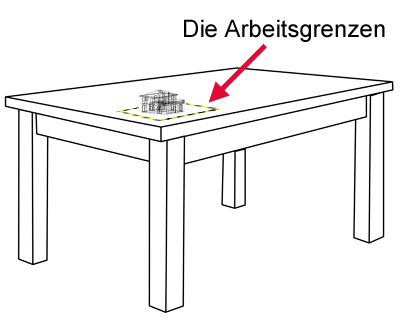

Reservierte Fläche für die baulich Anlage.
Ebene
Die Bearbeitung erfolgt in der Draufsicht auf der Ebene "Lage" oder in einem Geschoss. Die Navigation dorthin erfolgt mit der Toolbar (bei einem Geschoss also wie mit einem Aufzug).
Toolbar: Geschosse
Modellierung
ACAD-BAU-Befehle funktionieren wie CAD-Befehle.

Sie zeichnen eine Wand so wie Sie eine Linie zeichnen, mit dem Unterschied, dass die so entstandene Wand entsprechend ihrer Einstellungen bereits ein vollwertiges dreidimensionales Bauteil ist.

Auch wenn es widersprüchlich klingt: In ACAD-BAU wird zeichnend modelliert.
Draufsicht: Linie zeichnen
Moment mal ...
Ich navigiere mit der Toolbar in ein Geschoss oder zur Ebene "Lage" und zeichne bzw. modelliere dort. Wo bleibt währenddessen der Rest meiner baulichen Anlage z.B. die anderen Geschosse?

Sie können sie nicht sehen. Durch einen Wechsel der Ebene werden benötigte Inhalte ein- und nicht benötigte Inhalte ausgeblendet. Dies geschieht mit den sog. Sichtbarkeiten.

Ansichten und Schnitte
Ansichte und Schnitte können bei Bedarf erzeugt und neben der baulichen Anlage abgelegt werden.

Sie sind unabhängig von den Geschossen und werden auf der Ebene "Zeichnungen" abgelegt.
Ansichten auf dem Arbeitstisch
