Geschoss

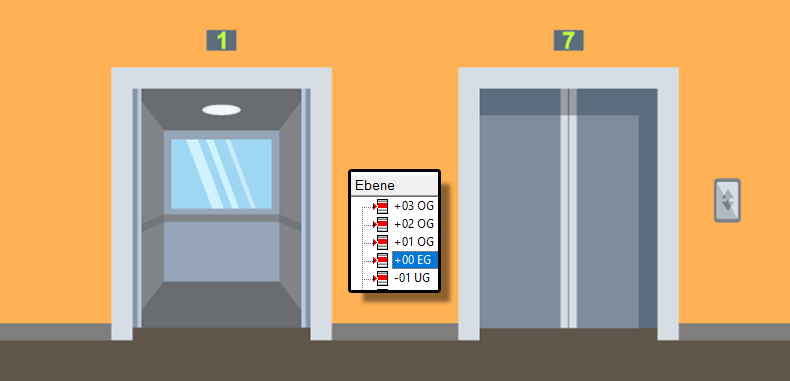

Die Auswahl des Geschosses erfolgt über die entsprechende Ebene in der ACAD-BAU-Toolbar. Die Bauteile werden dann in dem jeweils aktuellen Geschoss gezeichnet, eingefügt oder hergeleitet.

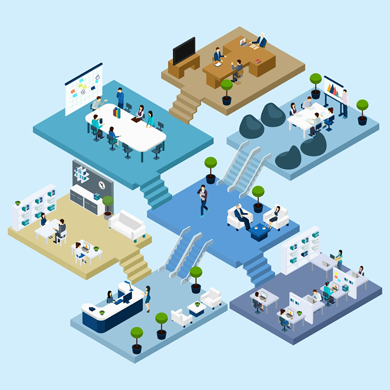

Normalerweise bauen die Geschosse lückenlos aufeinander auf. Bei Bedarf können Geschosse aber auch so eingestellt werden, dass sie voneinander unabhängig sind.

Höhenbereich
Mit den Höhenbereichen können Geschosse weiter vertikal unterteilt werden.

Höhenbereiche dienen als Konstruktionshilfe oder um Zwischengeschosse zu erzeugen.

Die Auswahl des aktuellen Höhenbereichs erfolgt ebenfalls über die ACAD-BAU-Toolbar.

Die Bauteile werden dann auf dem jeweils aktuellen Höhenbereich gezeichnet, eingefügt oder hergeleitet.
Verwaltung
Die Verwaltung der Geschosse und Höhenbereiche erfolgt über den Werkzeugkasten in den Vorgaben für Listen unter "Ebenen".
Dort können auch die Eigenschaften bearbeitet werden:


Vorgaben für Listen
Niveau
Das Niveau eines Geschosses (Höhenangabe) wird bis zur OKRF angegeben.



Geschoss: Niveau bis OKRF

Das Niveau eines Höhenbereichs wird als Abstand von der OKRF seines Geschosses angegeben.


Höhenbereich: Niveau
Höhe
Der Abstand zum Niveau des darüberliegenden Geschosses wird als konstruktive Geschosshöhe bezeichnet.

Konstruktive Geschosshöhe
von OKRF bis OKRF

Alternative Eingaben der Höhe sind:


als lichte Höhe
von OKFF bis UKRD

als Rohbauhöhe
von OKRF bis UKRD

als Geschosshöhe
von OKFF bis OKFF

Die Höhe eines Höhenbereichs wird als konstruktive Höhe angegeben.


Höhenbereich: Konstruktive Höhe
Dicke Rohdecke
Jedes Geschoss hat einen Vorgabewert für die Dicke einer Rohdecke. Die Rohdecke liegt unterhalb des Niveaus.

Änderungen der Dicke beeinflussen die lichte Höhe des darunterliegenden Geschosses.


Geschoss: Dicke Rohdecke

Wird der Höhenbereich für ein Zwischengeschoss genutzt, dann kann er unterhalb seines Niveaus ebenfalls um eine Rohdecke erweitert werden.


Höhenbereich: Dicke Rohdecke
Dicke Fußbodenaufbau
Jedes Geschoss hat einen Vorgabewert für die Dicke eines Fußbodenaufbaus. Der Fußbodenaufbau liegt oberhalb des Niveaus.

Änderungen der Dicke beeinflussen die lichte Höhe des aktuellen Geschosses


Geschoss: Fußbodenaufbau

Höhenbereiche können ebenfalls über einen Fußbodenaufbau verfügen.


Höhenbereich: Fußbodenaufbau
Technischer Hintergrund
  • Bezeichnung
    Geschosse haben einen Namen, z.B. "EG".

  • Darstellung
    Für die Modell- und Plandarstellungen wird die Darstellung von Geschossen über die Ebenensichtbarkeiten realisiert. Im Modellbereich wird immer das aktuelle Geschoss angezeigt und dabei die Darstellung über die aktuelle Ebenensichtbarkeit gesteuert. Im Layout hingegen erfolgt die Darstellung von Geschossen jeweils durch ein Layout Ansichtsfenster.
