Maßbezüge
Wir bemühen uns gängige Bezeichnungen und Abkürzungen für Maßbezüge zu verwenden. Dieses ist nicht immer möglich, da es die erforderlichen Maßbezüge in der Realität so nicht gibt.
Für unsere "eigenen" Maßbezüge verwenden wir den Präfix OK und UK für Ober- bzw. Unterkante. Danach folgt das Bauteil in eckigen Klammern.
Geschoss

Das Gebäudemodell wird in Geschosse unterteilt. Jedes Geschoss braucht mindestens fünf Höhen- Maßbezüge für die Konstruktion.


Jedes Geschoss beginnt mit seiner OKRF (Oberkante Rohfußboden) und endet mit seiner OKRD (Oberkante Rohdecke).

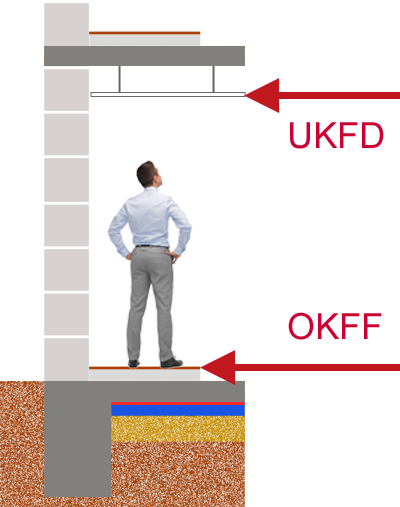

Die lichte Höhe wird unten begrenzt durch die OKFF (Oberkante Fertigfußboden) und oben durch die UKFD (Unterkante Fertigdecke).

Zu den grundsätzlichen Maßbezügen in einem Geschoss kommt noch die UKRD (Unterkante Rohdecke).
Ermittlung
OKRF = 0,00
OKFF = Dicke
Fußboden
UKFD = Dicke
Fußboden		 + lichte Höhe
UKRD = Dicke
Fußboden		 + lichte Höhe + Dicke
Deckenunterbau
OKRD = Dicke
Fußboden		 + lichte Höhe + Dicke
Deckenunterbau		 + Dicke
Rohdecke
Fundament

Wir verwenden UK[RF] für die Unterkante des Roh- Fundaments und UK[FF] für die Unterkante des Fertig- Fundaments.

Der Maßbezug UK[FF] dient zur Erstellung eines thermisch getrennten Streifenfundaments (nicht in der Abbildung).

Anmerkung: Die Abkürzung FDUK (Fundamentunterkante) aus der ÖNorm A 6240-2 bezieht sich auf die Sohle.


Ermittlung
OKRF = 0,00
UK[RF] = - Dicke
Bodenplatte
UK[FF] = - Dicke
Bodenplatte		 - Dicke
Fundamentunterbau
Lage

Die Oberkante Terrain OKT muss mit einem Maßbezug innerhalb des Gebäudes gleichgesetzt werden.

Der Maßbezug Oberkante Verkehrsfläche OK[VF] wird als Abstand zu der OKT eingegeben.
Referenzhöhe
Referenzhöhen sind Höhenangaben, die sich auf Maßbezüge beziehen, z.B. Brüstung 1.OG OKFF +0,90m.
