| Aus der Datenumgebung von ACAD-BAU lassen sich alle Arten von Architektur-
und Bauzeichnungen in genormter und nicht genormter Darstellung herleiten. |
Grundrisse
werden direkt aus dem
darzustellenden Geschoss abgeleitet.
Ihre Darstellung erfolgt unter Berücksichtigung der DIN 1356-1 und den
Landesbauordnungen.
Skizzen (Zittergrafiken) werden mit der
Option "Freihand" erzeugt. |
.gif) |
Senkrechte
Schnitte oder 3D-Modellschnitte
("Puppenhaus") werden aus den ACAD-BAU Gebäudemodell mit dem "Zuschneidewürfel"
erstellt.
Die Darstellung der Schnittflächen erfolgt nach DIN 1356-1
und den Landesbauordnungen. |
.gif) |
Die Ansichten von vorne, links, hinten
und rechts werden per Knopfdruck erzeugt.
Wurde eine
Nordrichtung festgelegt,
dann kann eine automatisierte Benennung nach den Himmelsrichtungen erfolgen. |
.gif) |

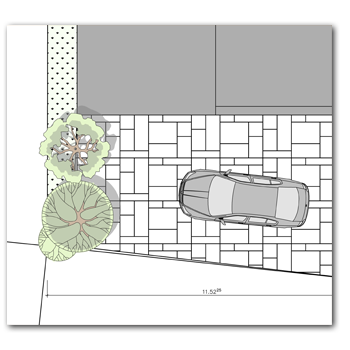

| Die Darstellung
objektbezogener
Lagepläne erfolgt nach den Landesbauordnungen. |
.gif) |
Der
Entwässerungsplan
ist eine Erweiterung der
Grundrissdarstellung.
Der Plan wird direkt
aus dem darzustellenden Geschoss abgeleitet.
Die Darstellung der Leitungen erfolgt nach DIN 1986-100 oder nach DIN
2425-4 und den Landesbauordnungen. |
