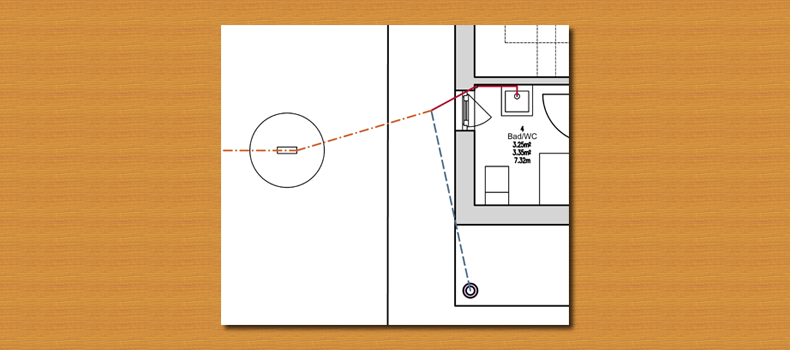

Entwässerungsplan

Der Entwässerungsplan ist eine Erweiterung der Grundrissdarstellung. Der Plan wird direkt aus dem darzustellenden Geschoss abgeleitet.

Die Darstellung der konstruktiven Bauteile und ihrer Schnittflächen erfolgt automatisch. Für die Entwässerung gilt: Was auf in dem Geschoss nicht vorhanden ist, kann im Plan auch nicht dargestellt werden. Ausnahmen sind u.a.:

Die Presets für einen Entwässerungsplan befinden sich in der Planvorlage:

  • BVZ Entwässerung
Ablauf
[Einfügen]--[Planinhalte]--[Grundriss]
Im Dialog: Geschoss wählen.
Im Dialog: Planvorlage "BVZ Entwässerung" wählen.
