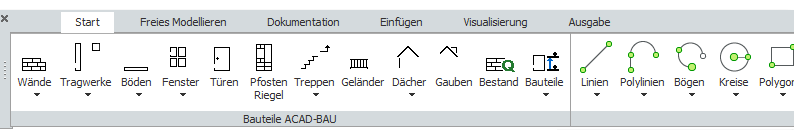

Multifunktionsleiste
Eine Multifunktionsleiste ist ein grafisches Bedienelement der CAD-Plattform.
Registerkarten
Jede Registerkarte stellt im Bedienkonzept vom ACAD-BAU einen Tätigkeitsbereich dar. Hierdurch wird vermieden, daß zwischen verschiedenen Registerkarten oft hin- und hergeschaltet werden muss.

Folgende Registerkarten stehen zur Verfügung:
  • Start: Erstellung der BIM-Bauteile und Funktionen zum Zeichnen.

  • Freies Modellieren: Erstellung und spezielle Bearbeitung von Volumenkörpern.

  • Dokumentation: Betextung, Bemaßung, Erstellung von Flächen, sowie Tabellen, Revisionswolken und Führungen.

  • Einfügen: Einfügen und Verwalten von Blöcken, Anhängen von Referenzen (externe Referenzen, Bilder, eingebetteter Objekte, Hyperlinks) und Import von Inhalten aus anderen Dateiformaten. Erstellung von Modellansichten, Schnitten, Ansichten und Bereiche und Layouts.

  • Visualisierung: Lichtquellen, Kameras, Render-Materialien und Rendern.

  • Ausgabe: Plotten/Drucken, Versenden, DWG exportieren, Flächen und Räume, Massen und eigene Daten.
Je nach CAD-Plattform können die Inhalte der Multifunktionsleiste variieren. Das hat aber keinen Einfluß auf das Bedienkonzept von ACAD-BAU.
Drop-Down Liste
Thematisch verwandte Funktionen sind i.d.R. auf einer Registerkarte in einer Drop-Down Liste zusammengefaßt. Die Liste ist nach Wichtigkeit der enthaltenen Funktionen sortiert.

Die zuletzt aufgerufene Funktion steht immer als oberster Eintrag zur Auswahl, ohne die Liste erneut aufklappen zu müssen.

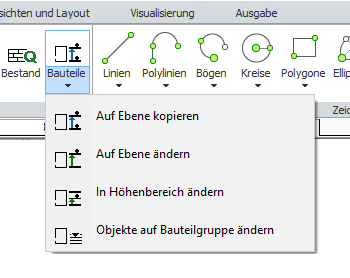

Drop-Down Liste "Bauteile" aufgeklappt
Praxis
Multifunktionsleiste im BricsCAD ein- und ausschalten
Multifunktionsleiste im AutoCAD ein- und ausschalten
