Planvorlagen enthalten Anweisungen, wie die Inhalte eines
Geschosses, der Ebene "Lage"
oder eines
Schnittes in einer Architekturzeichnung (Grundriss,
Schnitt, usw.) dargestellt werden.
Die Grundannahme: Eine Architekturzeichnung besteht aus logischen Komponenten. Einige Komponenten benötigen erweiterte
Darstellungsvarianten, z.B. für die Anforderungen der DIN 1356-1 und der
Rechtsverordnungen (LBO) der Bundesländer.

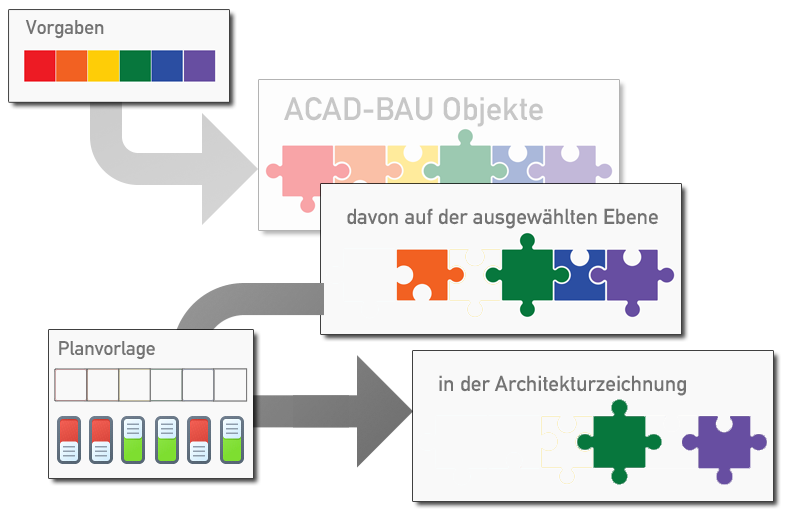

Bei der Erstellung einer Architekturzeichnung werden die ACAD-BAU
Objekte ihrerseits in entsprechende Komponenten zerlegt. Mit den Planvorlagen werden,
in der Architekturzeichnung "unerwünschte" Komponenten weggeschaltet und
das Erscheinungsbild für die verbliebenen Komponenten festgelegt.
Planvorlagen werden in den Voreinstellungen verwaltet
und können dort bearbeitet werden. |
|
Sichtbarkeit |
![](_media/Planvorlage_DropDown_N.png) |
Darstellung |
![](_media/Planvorlage_DropDown_N.png) |
01 - Bauteile |
|
![](_media/Planvorlage_DropDown_N.png) |
Optionen |
![](_media/Planvorlage_DropDown_Y.png) |
02 - Bemaßungen |
|
![](_media/Planvorlage_DropDown_N.png) |
|
![](_media/Planvorlage_DropDown_N.png) |
03 - Texte und
Beschriftungen |
|
![](_media/Planvorlage_DropDown_N.png) |
|
![](_media/Planvorlage_DropDown_N.png) |
04 - Konstruktionsraster |
|
![](_media/Planvorlage_DropDown_N.png) |
|
![](_media/Planvorlage_DropDown_N.png) |
05 - Räume |
|
![](_media/Planvorlage_DropDown_N.png) |
|
![](_media/Planvorlage_DropDown_N.png) |
06 - Gebäude- und Grundflächen |
|
![](_media/Planvorlage_DropDown_N.png) |
Optionen |
![](_media/Planvorlage_DropDown_Y.png) |
07 - Ansichten und Schnitte |
|
![](_media/Planvorlage_DropDown_N.png) |
|
![](_media/Planvorlage_DropDown_N.png) |
08 - Landflächen |
|
![](_media/Planvorlage_DropDown_N.png) |
Optionen |
![](_media/Planvorlage_DropDown_Y.png) |
09 - bauliche Anlagen |
|
![](_media/Planvorlage_DropDown_N.png) |
|
![](_media/Planvorlage_DropDown_N.png) |
10 - Symbole innen |
|
![](_media/Planvorlage_DropDown_N.png) |
Optionen |
![](_media/Planvorlage_DropDown_Y.png) |
11 - Symbole außen |
|
![](_media/Planvorlage_DropDown_N.png) |
Optionen |
![](_media/Planvorlage_DropDown_Y.png) |
12 - Symbole Layout |
|
![](_media/Planvorlage_DropDown_N.png) |
|
![](_media/Planvorlage_DropDown_N.png) |
13 - Entwässerung |
|
![](_media/Planvorlage_DropDown_N.png) |
Optionen |
![](_media/Planvorlage_DropDown_Y.png) |
14 - Sicherheit |
|
![](_media/Planvorlage_DropDown_N.png) |
|
![](_media/Planvorlage_DropDown_N.png) |
15 - Gelände |
|
![](_media/Planvorlage_DropDown_N.png) |
|
![](_media/Planvorlage_DropDown_N.png) |
16 - Zeichnen |
|
![](_media/Planvorlage_DropDown_N.png) |
|
![](_media/Planvorlage_DropDown_N.png) |
17 - Benutzerdefiniert |
|
![](_media/Planvorlage_DropDown_N.png) |
|
![](_media/Planvorlage_DropDown_N.png) |
In den Planvorlagen hat jede Komponente den Darstellungsschalter "D01 - globale Eigenschaften",
mit dem die Darstellung unverändert aus den Vorgaben wird.
In der Planvorlage "PV Ausführung" sind vorgabemäßig alle
Darstellungsschalter auf D01 gesetzt (s.a. Werkzeugpalette:
D11
Darstellung).
|
In den Grundeinstellungen
gibt es den Schalter "Ebenensichtbarkeiten für Planvorlagen verwenden". Mit ihm werden
die
Sichtbarkeiten in die Liste
der Planvorlagen aufgenommen und können zur Planausgabe verwendet werden. |
