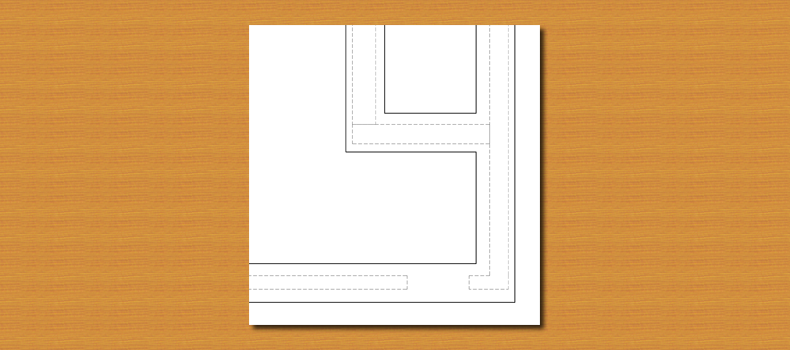

Der Fundamentplan ist eine spezielle Form der
Grundrissdarstellung. Der Plan wird
direkt aus dem
darzustellenden Geschoss, in dem
sich die Fundamente befinden
abgeleitet.
Die Presets für einen Fundamentplan
befinden sich in der Planvorlage:
Die Einstellungen für die Darstellung der
konstruktiven Bauteile:
- S04 - Fundamentplan, mit Umriss tragender Bauteile vom nächsten
Geschoss
- D08 - alles bis auf Fundament nur gestrichelt
reduzieren den Grundriss auf die
Fundamente und schalten die
tragenden Bauteile des
darüberliegenden Geschosses in gestrichelter Darstellung dazu.
|
_201.png) [Einfügen]--[Planinhalte]--[Grundriss] |
 |
| Im Dialog: Geschoss
wählen |
 |
| Im Dialog: Planvorlage
"BVZ Fundament" wählen. |
|
