Zugegeben, die Bodenplatte aus unserem Beispiel ließe sich auch in
einem Zug zeichnen, aber dann hätten wir die Möglichkeit verpasst, die
automatische Erstellung zu zeigen. |
Für den ersten Boden verwenden wir im
Befehl:
[Start]--[Bauteile ACAD-BAU]--[Böden]--[Boden]
die Option [automatisch] |
![](_media/White_Paper_59_Tutorial_02_(ACAD-BAU).png) |

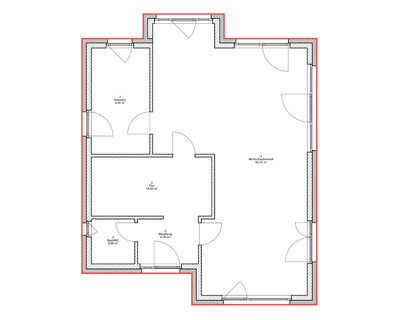

Damit wird automatisch eine Bodenplatte in der
Größe der Gebäudekontur erzeugt. |
![](_media/White_Paper_59_Tutorial_03_(ACAD-BAU).png) |
Für den zweiten Boden verwenden wir den Befehl:
[Start]--[Bauteile ACAD-BAU]--[Böden]--[Boden]
|

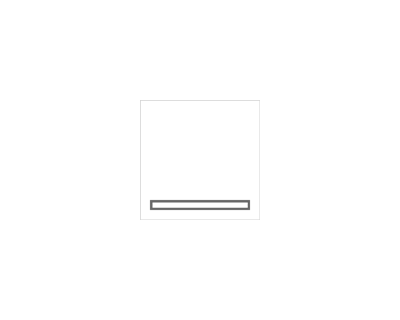

![](_media/White_Paper_59_Tutorial_04_(ACAD-BAU).png) |
und zeichnen die zusätzliche Bodenplatte.
(Gerne mit dem Objektfang [Erweiterung].) |

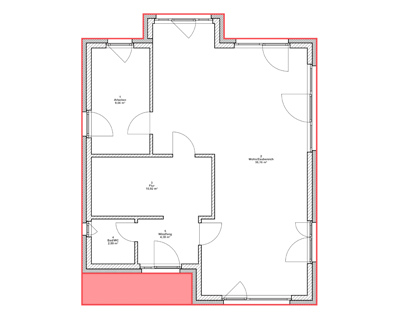

![](_media/White_Paper_59_Tutorial_05_(ACAD-BAU).png) |
Für den automatischen Bodenaufbau verändern wir
zunächst die sog. Erstellungsregeln im Befehl:
[Start]--[Bauteile ACAD-BAU]--[Böden]--[Bodenaufbau]
mit der
Option [Einstellungen]
|

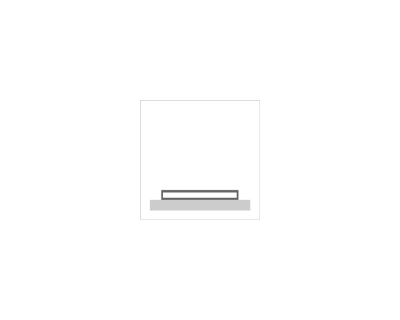

![](_media/White_Paper_59_Tutorial_06_(ACAD-BAU).png) |
|

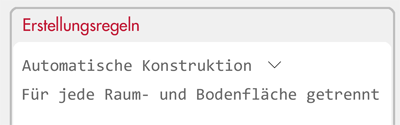

![](_media/White_Paper_59_Tutorial_07_(ACAD-BAU).png) |
danach starten wir im Befehl:
[Start]--[Bauteile ACAD-BAU]--[Böden]--[ Bodenaufbau]
die Option [automatisch] |
![](_media/White_Paper_59_Tutorial_08_(ACAD-BAU).png) |
Erledigt. |
![](_media/White_Paper_59_Tutorial_09_(ACAD-BAU).png) |
