In ACAD-BAU lassen sich Flächen und Linien auch für die Erstellung
objektbezogener Lagepläne qualifizieren.
Im folgenden Beispiel
verwenden wir diese Werkzeuge für die Festlegung des Baugrundstücks und
einer Baugrenzlinie um unser Gebäude lage- und dimensionsrichtig zu
erstellen. |

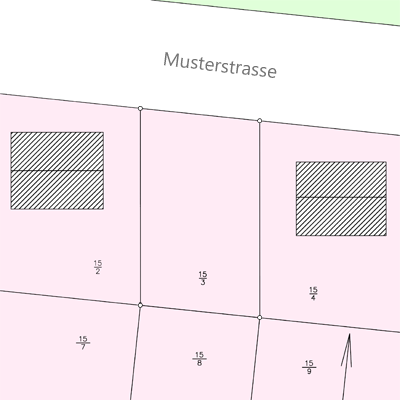

Zunächst fügen wir eine
Flurkarte als
Unterlage auf der Ebene "Lage" ein. Wir verwenden
dazu den Befehl:
[Umgebung]--[Unterlage]--[Unterlage
einfügen]
|
![](_media/White_Paper_52_Tutorial_02_01_(ACAD-BAU).png) |
Mit
[Umgebung]--[Grundstücke]--[Baugrundstück]
fangen wir die vier Eckpunkte des Grundstücks.
Mit
[Umgebung]--[Linie]--[Baugrenzlinie]
zeichnen wir die Baugrenzlinie. |
![](_media/White_Paper_52_Tutorial_02_02_(ACAD-BAU).png) |
Wir schalten die Sichtbarkeit der Unterlage aus und
erhalten so eine Planungshilfe für unser Gebäude. |
![](_media/White_Paper_52_Tutorial_02_03_(ACAD-BAU).png) |
