Die ACAD-BAU BIM-Bauteile können mit

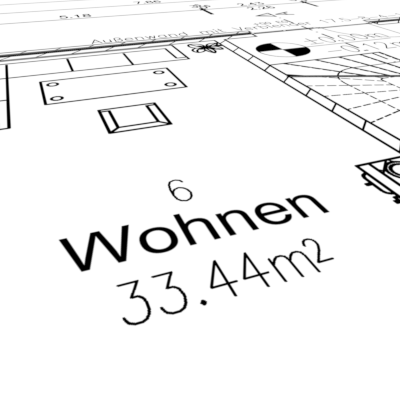

einer Beschriftung zur Dokumentation gekoppelt werden. Die Beschriftung wird
automatisch am Objekt für eine optimale Lesbarkeit platziert und
ausgerichtet.
Für eine Beschriftung, z.B. Fensterbeschriftung, gibt
es vorgabemäßig verschiedene Beschriftungstypen mit jeweils
unterschiedlichen Darstellungen und Werten.
Die Ausrichtung
kann für jede Beschriftung individuell geändert werden, wie z.B. innen-oder
aussenseitig zur Öffnung und mit einem Abstand dazu.
Die
Größe der Beschriftung ist vorgabemäßig vom
Darstellungsmaßstab abhängig.
Sie kann auch eine individuelle
Skalierung haben und maßstabsunabhängig
sein.
Erstellung
Die Beschriftung wird im
Dialog der

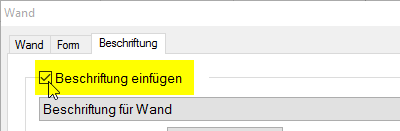

BIM-Bauteile über die Registerkarte Beschriftung eingefügt,
geändert oder gelöscht.
Freie Textzeilen
Die Beschriftung von BIM-Objekten hat
zwei Textzeilen für
eigene Daten.
Die Textzeilen können auch über die Eigenschaftspalette
geändert werden.
