A24 Sanitär
ist die Bezeichnung einer Werkzeugpalette in der Gruppe A "Plan" zur Verwendung in einem Geschoss.

Sie enthält Symbole für die Einrichtung von Sanitär-Räumen, wie Badewannen, Duschen, Toiletten, Bidets, Urinale, Waschbecken und Waschtische .

Die Symbole liegen als dynamische Blöcke vor und können auch Bauteil-Familien (vgl. Badewanne) beinhalten.

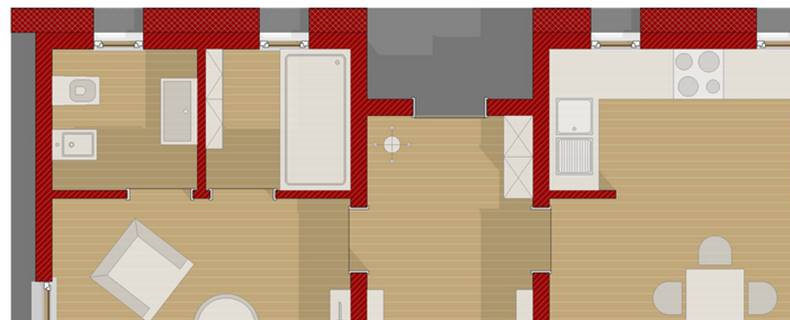

Darstellung
Vorgabemäßig werden zwei Farben für die gefüllte Darstellung genutzt: Weißtöne für Sanitärobjekte und Grautöne für Schränke. Diese Farben können über die Voreinstellungen (F11) in den Bauteilgruppen -> ACB -> Blockinhalte geändert werden.

Blockfüllung Interior Dunkelgrau
HI_GRDK
Blockfüllung Interior Hellgrau
HI _GRLT
Blockfüllung Interior Altweiß HI_WHDK
Blockfüllung Interior Weiß HI_WHLT
Um die Symbole ungefüllt darzustellen, können die oben genannten Materialien in ihrer Sichtbarkeit ausgeschaltet werden.
Legende

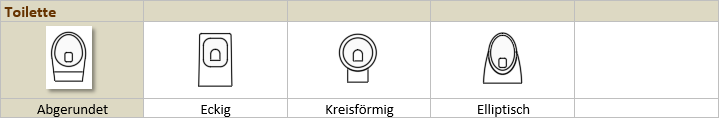

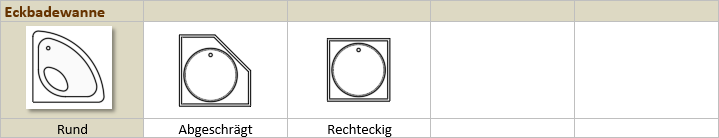

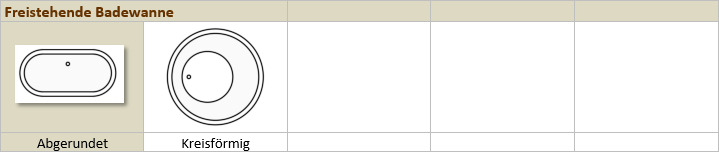

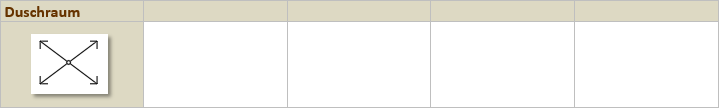

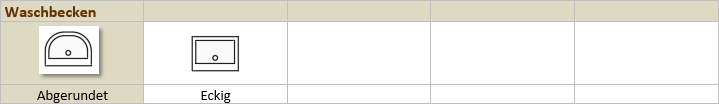

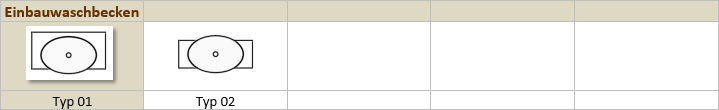

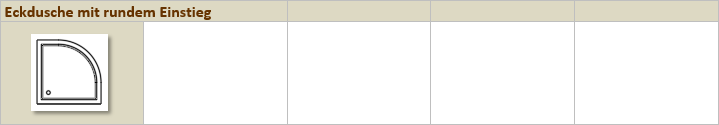

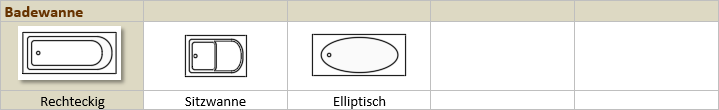

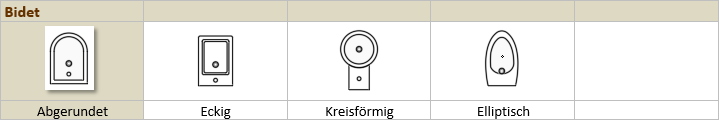

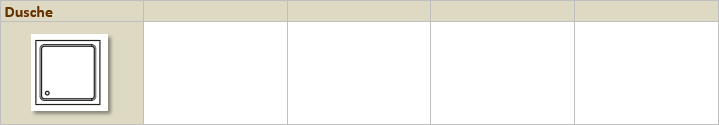

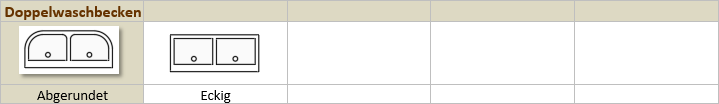

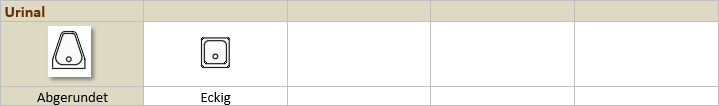

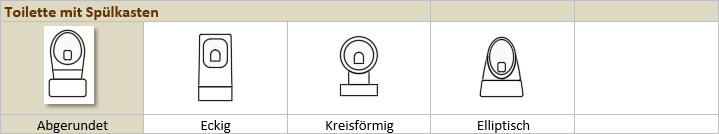

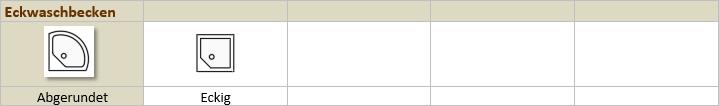

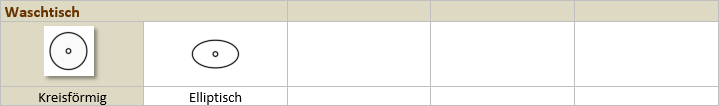

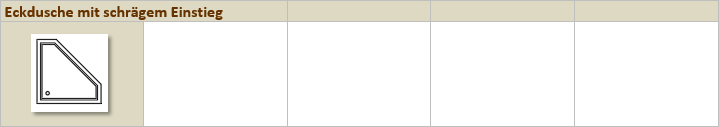

Bei den Symbolen in den farbig hinterlegten Tabellen handelt es sich um sog. Symbol-Familien. Das sind Varianten eines CAD Symbols, die nach dem Einfügen per Menü gewählt werden können.
