ist die Bezeichnung einer
Werkzeugpalette in der
Gruppe A "Plan" zur Verwendung in einem
Geschoss.

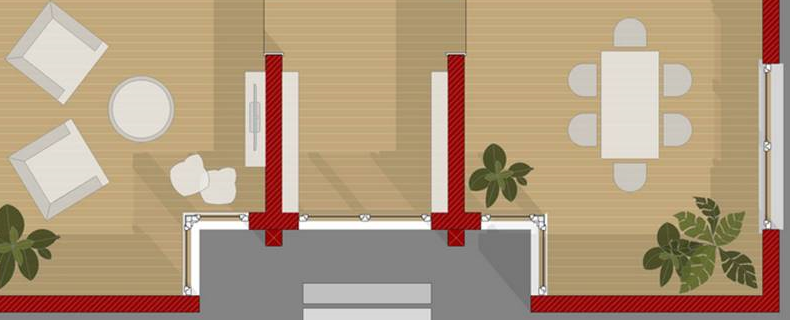

Sie enthält
Symbole der Einrichtungsgegenstände

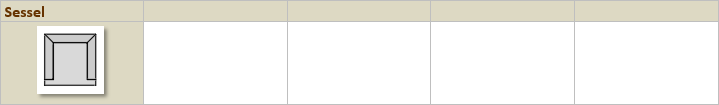

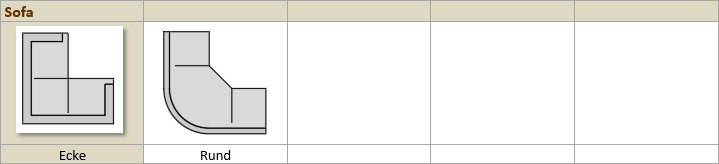

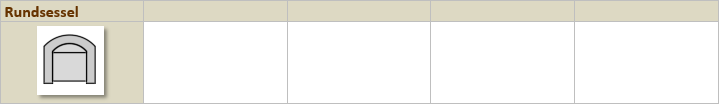

Sofas, Sessel, Stühle, Arbeitsplätze, Betten, Schränke,

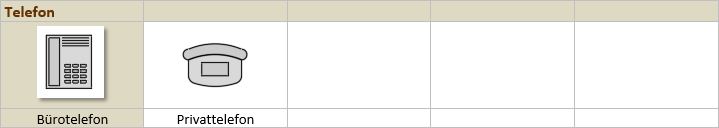

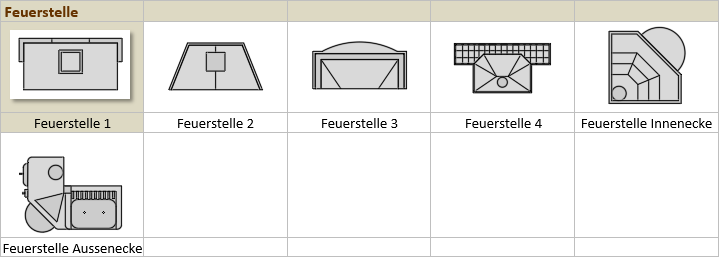

Wohnzimmerpflanzen, TV-Geräte, Feuerstellen, Garderoben, Telefone,

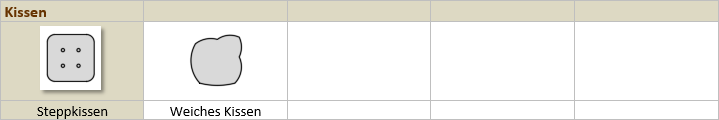

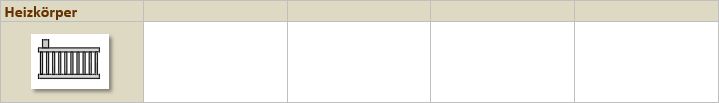

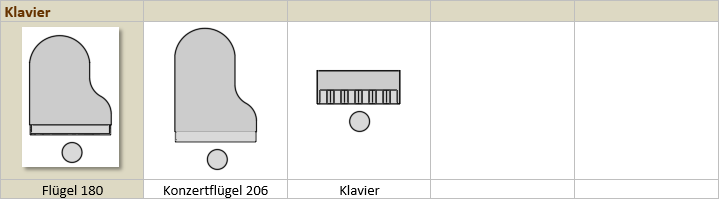

Klaviere, Kissen und Heizkörper.
Die
Symbole liegen als dynamische Blöcke

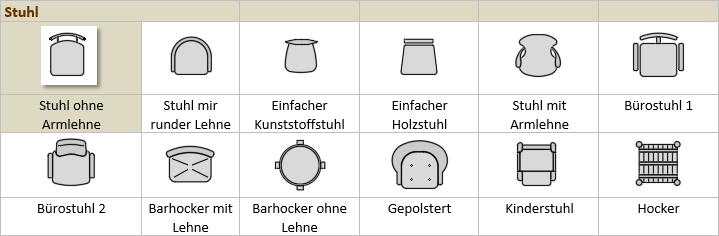

vor und können auch Bauteil-Familien (vgl. Stuhl)
beinhalten.
|
Vorgabemäßig
werden zwei Farben für die gefüllte Darstellung genutzt: Grautöne und Grüntöne für Pflanzen.
Diese Farben können über die Voreinstellungen (F11) in den
Bauteilgruppen -> ACB -> Blockinhalte geändert werden.
|
Blockfüllung Interior Dunkelgrau
|
HI_GRDK |
Blockfüllung Interior Hellgrau
|
HI _GRLT |
| Blockfüllung Interior Dunkelgrün |
HI_GNDK |
| Blockfüllung Interior Hellgrün |
HI_GNLT |
| |
|
Um
die Symbole ungefüllt darzustellen, können die oben genannten Materialien
in ihrer Sichtbarkeit ausgeschaltet werden.
|
 |

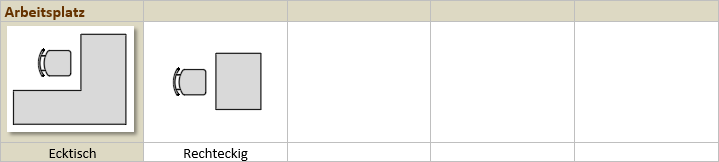

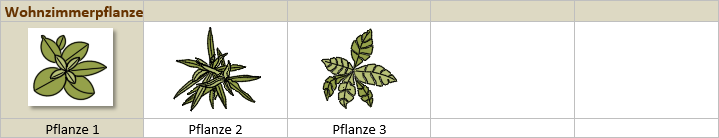

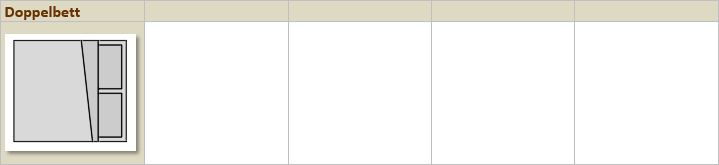

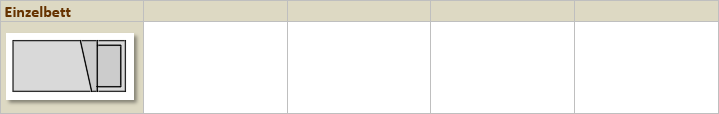

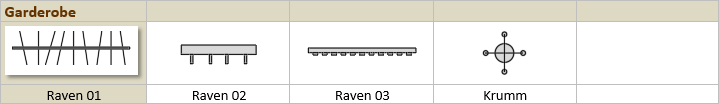

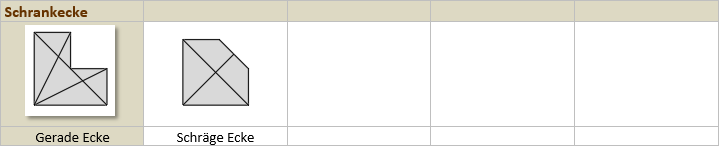

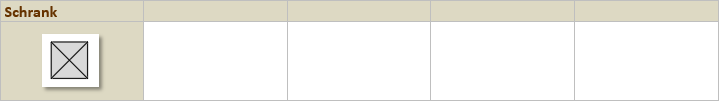

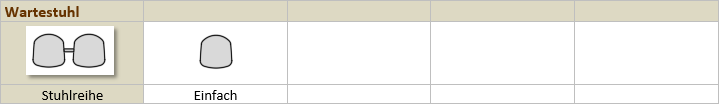

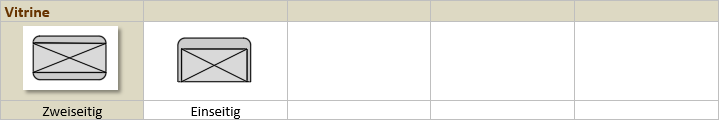

| Bei den Symbolen in den
farbig hinterlegten Tabellen handelt es sich um sog. Symbol-Familien. Das
sind Varianten
eines CAD
Symbols, die nach dem Einfügen per Menü
gewählt werden können. |
 |
