In ACAD-BAU sind Schraffuren, Schichten und Füllmusterlinien wichtige Zeichenobjekte zur Erstellung von Ausführungsplänen und Konstruktionsdetails bis hin zu Fluchtwegen.
Aufruf
In der Multifunktionsleiste gibt es für Schraffuren, Schichten und Füllmusterlinien folgende Auswahl:


 Schraffuren
Schraffurfläche


 Schichten
Schraffurschicht

Dämmschicht

Thermoschicht


Trapezschicht

Wellenschicht

Böschung


 Füllmusterlinien
Rechteck
für Sperrschichten

Mehrfachlinien
für Dampfsperren

Mittellinien
für Gewebeeinlagen



Zickzack
für Metallbandeinlagen


Doppel-Zickzack
für Spachtel-
und Fugenmassen

Vertikallinien
für Klebemassen



Kreise
für Kunststoff-Folien

Quadrate


Dreiecke
für Fluchtwege

Wellen
für Bleche

Die Bauteilverwaltung enthält bereits viele vordefinierte Schraffuren, Schichten und Füllmusterlinien zur Auswahl.
Vordefinierte Schraffuren und Füllmusterlinien in der Werkzeugpalette (Auswahl)
Erstellung

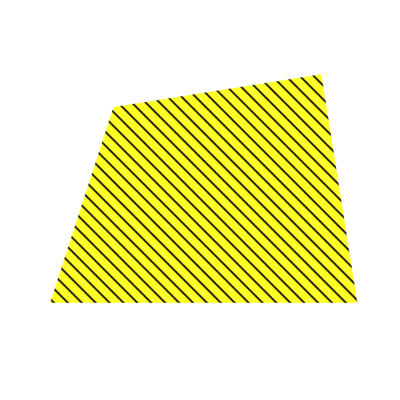

Eine Schraffurfläche wird durch Zeichnen von mindestens drei Punkten erzeugt.

Mit der Befehlsoption Herleiten können Schraffurflächen aus Vorkonstruktionen oder durch Umwandeln aus gefüllten Objekte (z.B. Schraffuren, Schraffurschichten, 2D-Solids und Polylinien mit Breiten) erstellt werden.
Schichten und Füllmusterlinien werden durch einen Verlauf von Punkten gezeichnet oder mit der Befehlsoption Herleiten aus einer Vorkonstruktion erstellt.
Schraffuren für Flächen und Schichten
Es stehen verschiedene Schraffurtypen zur Auswahl:
  • Schraffurmuster aus Datei
  • Benutzerdefiniertes Linienmuster
  • Ausgefüllte Fläche
  • Dämmung
  • Diagonalkreuz
Optional kann die Fläche oder Schicht mit Angabe der Breite auch nur anschraffiert werden.

Vorgabemäßig ist das Muster global ausgerichtet und die Skalierung an den Darstellungsmaßstab gekoppelt. Es kann aber auch mit dem Objekt ausgerichtet werden oder eine eigene Ausrichtung und Referenzpunkt haben, sowie maßstabsunabhängig sein (z.B. für einen Fliesenplan).
Schichten
Die Schicht kann links, mittig oder rechts zum Verlauf ausgerichtet sein.

Schichten haben vorgabemäßig eine konstante Breite. Die Start- und Endbreiten können aber im Verlauf individuell für jedes Segment mit Griffen angepaßt werden (z.B. für Keilformen).

Für Thermo-, Trapez- und Wellenschichten kann eine einfache Darstellung erfolgen. Bei dieser Darstellung wird nur die Kontur der Schicht ohne Schraffur gezeigt.
Füllmusterlinien
Die Füllmusterlinie kann links, mittig oder rechts zum Verlauf ausgerichtet sein.

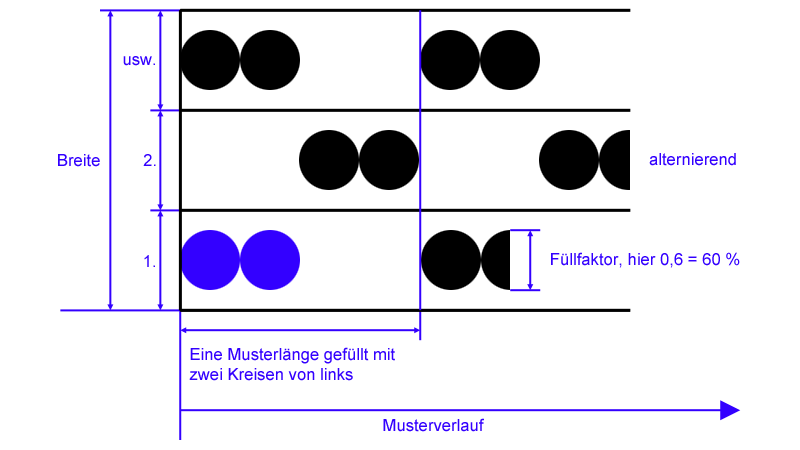

Die Erzeugung des Musters entlang des Verlaufs wird durch mehrere Einstellungen gesteuert:
  • Musterausrichtung links, zentriert und rechts
  • Musterlänge
  • Füllfaktor
  • Anzahl Muster pro Länge
  • Anzahl alternierender Muster



Die Füllmuster Kreise, Quadrate, Dreiecke und Rechtecke können sowohl gefüllt (Vorgabe) als auch ungefüllt dargestellt werden.

Für die Linienmuster (Mittellinien, Vertikallinien usw.) stehen Linientypen zur Auswahl.
Darstellung
Für die Schraffur, Füllmuster, Hintergrund und die Umgrenzung kann eine eigene Farbe ausgewählt werden.

Es wird vorgabemäßig eine geschlossene Umgrenzung dargestellt. Für Schichten und Füllmusterlinien kann die Umgrenzung auch mit offenen Enden oder als links- oder rechtsseitige Begrenzung erstellt werden.
