A1 Layout

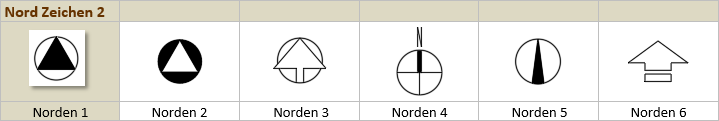

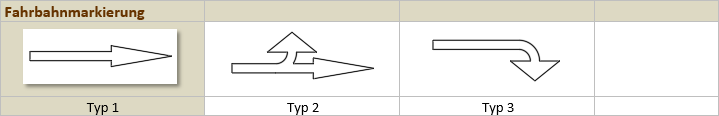

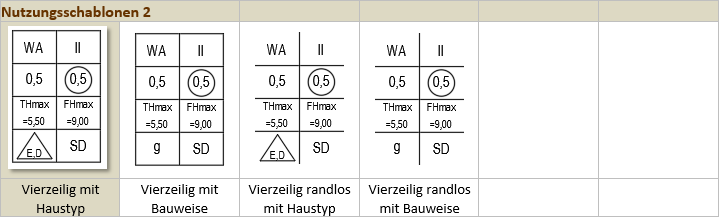

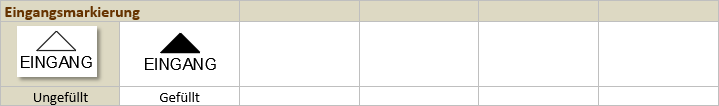

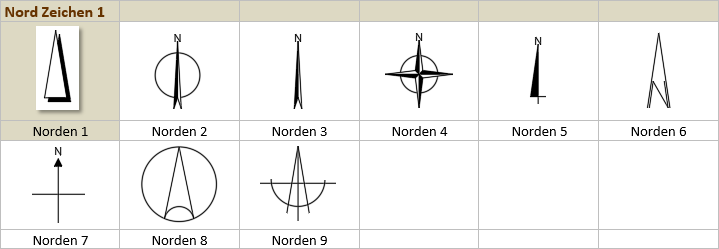

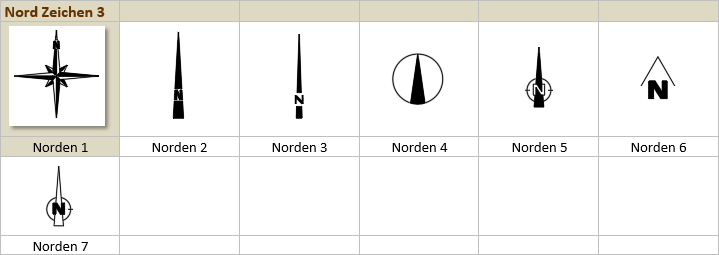

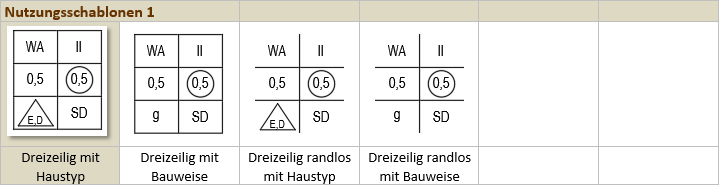

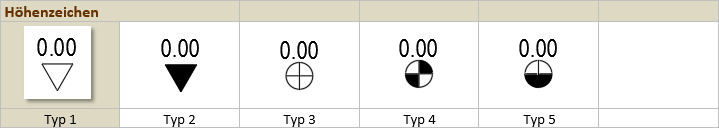

ist die Bezeichnung einer Werkzeugpalette in der Gruppe A "Plan". Sie enthält Symbole für die Plangestaltung, wie Rahmen, Revisionslisten, Plankopf, Nutzungsschablonen, Eingangsmarkierung, Maßstableiste, Höhenzeichen, Nordzeichen und Fahrbahnmarkierungen.

Planrahmen werden als dynamischer Block eingefügt. Es sind alle Standard- und Sondergrößen auswählbar. Alle Standardformate haben eine feste Größe und die Sondergrößen können in Höhe und Breite geändert werden. Höhen sind in 5cm Schritten anpassbar. Die Breite kann mit zwei Griffen geändert werden. Der linke Griff ändert die linke Blattgröße in 2x18,5cm Schritten. Der rechte Griff verlängert die rechte Blattgröße in 1cm Schritten für Sonderlängen in einem Bereich von 10cm bis 35cm. Dabei werden die Positionen für die Faltmarken nach DIN berücksichtigt.

Die Revisionsliste ist eine Tabelle mit variabler Anzahl von Zeilen. Die Eingabe innerhalb der Tabelle wird mit dem TAB-Taste gesteuert. Wird in der letzten Spalte TAB gedrückt, wird eine neue Zeile oberhalb eingefügt.

Legende
Bei den Symbolen in den farbig hinterlegten Tabellen handelt es sich um sog. Symbol-Familien. Das sind Varianten eines CAD Symbols, die nach dem Einfügen per Menü gewählt werden können.
