B1 Entwässerung
ist die Bezeichnung einer Werkzeugpalette in der Gruppe B "Technik". Sie enthält 2D Symbole und Zeichenwerkzeuge für Entwässerungspläne.
Leitungen
Im oberen Teil der Palette befinden sich Funktionen zum Zeichnen von Entwässerungsleitungen nach DIN. Die Leitungen werden als Polylinien gezeichnet.


Mischwasser neu

Regenwasser neu

Schmutzwasser neu

Dränleitung


Mischwasser Bestand

Regenwasser Bestand

Schmutzwasser Bestand


Mischwasser Abbruch
Regenwasser Abbruch
Schmutzwasser Abbruch
CAD-Symbole Entwässerungsgrundriss
Die Symbole orientieren sich an der DIN 1986-100. Einige enthalten Texte in Form von Attributen, die bei Bedarf geändert werden können.

CAD-Symbole Entwässerungsschnitt
Legende

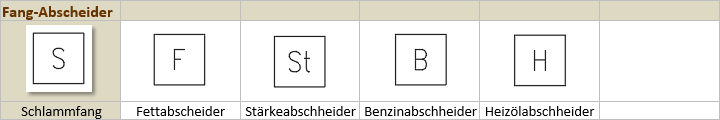

Bei den Symbolen in den farbig hinterlegten Tabellen handelt es sich um sog. Symbol-Familien. Das sind Varianten eines CAD Symbols, die nach dem Einfügen per Menü gewählt werden können.
